Economizou US$ 20 Em Ferragens Mas Perdeu US$12000 Por Trás Da Ilusão De "Mesmo Diâmetro, Resistência Diferente" Do Espaçador De Vidro. Existe Uma Armadilha Na Redução Da Espessura Da Parede Que Ninguém Te Contou
Dois espaçadores de vidro Podem ter o mesmo diâmetro externo, acabamento e dimensões de rosca, mas apresentar desempenhos muito diferentes após a instalação em um guarda-corpo de vidro. Um deles passou nos testes de carga do IBC com louvor e tem prestado serviços confiáveis por um longo período. 10 anosO outro, no entanto, apresentará afrouxamento e deformação do guarda-corpo, desalinhamento do vidro e vibrações frequentes. 8 a 24 meses após a instalação — resultando em custos de retrabalho a partir de $ 12.000Em casos graves, isso pode desencadear uma série de problemas, incluindo reclamações do proprietário do projeto, avaliações negativas do projeto e deduções na sua pontuação de qualificação.
A grande maioria dos profissionais de compras de engenharia e inspetores de qualidade no local limitam suas práticas de inspeção à verificação de apenas três parâmetros de superfície - diâmetro externo, aparência e cor, e especificações da rosca - enquanto ignoram completamente a regra não escrita mais importante na indústria de engenharia de hardware: Embora o diâmetro externo possa ser falsificado, é a espessura da parede que determina a segurança estrutural, as taxas de aceitação, a vida útil do projeto e o resultado final do mesmo..
Reduções na espessura da parede em nível micrométrico - completamente imperceptíveis a olho nu - são a causa principal por trás do Taxa de falha de 71,3% nos componentes de guarda-corpo.Retrabalho em projetos de pequeno e médio porte e perdas em disputas comerciais internacionais, conforme documentado em estatísticas globais da indústria de hardware. Esse tipo de economia oculta de materiais não resulta em produtos obviamente abaixo do padrão e não pode ser detectado por meio de inspeções visuais de rotina; no entanto, leva a uma concentração de falhas após estresse prolongado e erosão ambiental. Hoje, analisamos em detalhes essa "área cinzenta" raramente discutida abertamente no setor de engenharia internacional, abordando a lógica por trás da economia de materiais, as lacunas de desempenho mecânico, os riscos no local de trabalho, as armadilhas de custos e um conjunto abrangente de normas para ajudá-lo a evitar esses problemas.
I. Realidades Da Indústria: A Lógica Consolidada Da Subfaturação De Materiais No Mercado De Comércio Exterior - "Mesmo Diâmetro, Qualidade Diferente"
Os suportes para guarda-corpos de vidro não são componentes decorativos, mas sim ferragens estruturais tubulares sólidas que suportam a carga. Eles desempenham múltiplas funções, incluindo suportar cargas laterais em guarda-corpos de vidro, suportar o peso de pessoas que se apoiam neles, resistir à pressão do vento externo e amortecer a expansão e contração térmica; são os pontos de apoio estruturais de todo o sistema de guarda-corpo. Conforme Claramente Especificado Na Norma AISC 370, Especificação De Projeto Para Estruturas De Aço Inoxidável.A capacidade de carga, a resistência ao vento, a resistência à deformação e a resistência à fadiga de tubos maciços de aço inoxidável não estão diretamente relacionadas ao diâmetro externo, mas são determinadas inteiramente pela espessura efetiva da parede.
Atualmente, as cadeias de suprimentos transfronteiriças de baixo custo e as fábricas de manufatura por contrato de pequeno e médio porte desenvolveram um esquema maduro, padronizado e em larga escala para economizar em materiais. Esse esquema burla precisamente as inspeções visuais e as verificações dimensionais padrão para minimizar ao máximo os custos de matéria-prima. É também o principal artifício por trás de pedidos de comércio exterior a preços baixos e pedidos domésticos altamente competitivos, e todo o processo é extremamente sigiloso e amplamente praticado em toda a indústria.
↓ ↓ ↓
Revelando Segredos De Bastidores Da Indústria:
Questão 1 - Padronização Apenas Das Dimensões Do Diâmetro Externo Retificado Com Precisão
Atende aos padrões norte-americanos de diâmetros externos nominais, corresponde aos desenhos do cliente e aos recortes de instalação, e elimina problemas como discrepâncias nas dimensões externas.
Questão 2 - Redução Significativa Da Espessura Da Parede Interna
Aumentando o diâmetro interno para reduzir a espessura da parede, Os custos das matérias-primas caem entre 30% e 50%., tornando-se assim a principal fonte de lucro para produtos de baixo preço.
Questão 3 - Ocultação Abrangente E Burla De Parâmetros
Os relatórios de inspeção de produtos, orçamentos e especificações contratuais listam apenas o diâmetro externo, o comprimento total e o material; nunca divulgam a espessura real da parede, a espessura efetiva de suporte de carga, os parâmetros de carga ou detalhes relacionados.
Questão 4 – Redução Do Pacote De Acessórios
Economizar em materiais como juntas de amortecimento de Teflon, arruelas antiderrapantes e estruturas de reforço antideslizamento reduz ainda mais os custos, mas cria riscos ocultos de afrouxamento, ruído anormal e abrasão do vidro.
Questão 5 - A Tática De Engano Do "Espessamento Local"
Apenas as extremidades do tubo são espessadas localmente, enquanto a área central do corpo do tubo, responsável por suportar a tensão, é significativamente afinada. Os paquímetros convencionais não conseguem detectar o roubo de material ao medir as extremidades do tubo, tornando este um dos métodos mais sofisticados da indústria para ocultar mão de obra de baixa qualidade.
Com base em uma pesquisa especializada de amostragem realizada por terceiros, compilamos estatísticas sobre 186 produtos de espaçadores de vidro atualmente vendidos pelos principais fornecedores online em todo o mundo, fornecendo um panorama preciso do estado caótico do setor:
1. 31,2% dos produtos omitem completamente as especificações de espessura da parede; as páginas de detalhes do produto e os documentos de cotação listam apenas o diâmetro externo, sem fornecer especificações estruturais.
2. 47% desses conjuntos de espaçadores de vidro pré-montados e de baixo custo não utilizam arruelas de segurança de Teflon e dependem inteiramente do contato direto e rígido para fixação, o que acelera o desgaste entre as peças metálicas e faz com que os parafusos se espanem.
3. 16,1% dos espécimes de paredes finas sofreram deformação plástica permanente irreversível sob uma carga lateral de 120 lb, perdendo sua capacidade de suportar carga estrutural.
4. Após 24 meses de uso, produtos personalizados de paredes finas apresentaram uma taxa de falhas de até 17,0% para problemas como afrouxamento, deformação, ruídos anormais e desalinhamento do vidro - excedendo em muito a taxa de falhas especificada nas normas de engenharia.
Este conjunto de dados ilustra claramente a realidade do setor: enquanto 1:1 Réplicas de espaçadores de vidro estão disponíveis no mercado, com custos de aquisição pela metade, resistência estrutural pela metade, vida útil cinco vezes menor e riscos de segurança até dez vezes maiores para o projeto. Embora as faturas possam aparentar economias significativas no orçamento de aquisição, na prática, essa abordagem compromete as garantias de segurança dos projetos de engenharia e cria a possibilidade de custos exorbitantes de retrabalho.
II. Dados Mecânicos Essenciais: Para O Mesmo Diâmetro Externo, Uma Diferença De 0,3 Mm Na Espessura Da Parede Reduz A Resistência Pela Metade.
A Grande Maioria Dos Compradores, Designers E Empreiteiros Nutre Uma Ideia Errada E Fatal:
Costuma-se assumir que uma diferença na espessura da parede de apenas 0,3 a 0,5 mm representa um erro extremamente pequeno e que seu impacto na estrutura geral pode ser negligenciado. No entanto, de acordo com o Modelo de cálculo preciso da AISC Para o módulo de seção de flexão de tubos circulares maciços: sob condições idênticas de diâmetro externo, material e processo de fabricação, mesmo uma pequena redução na espessura da parede faz com que a capacidade de flexão, a resistência à fadiga e o fator de segurança do elemento caiam de forma não linear, exponencial e abrupta — e não de forma linear e gradual. Uma mera diferença de 0,3 mm na espessura da parede é suficiente para fazer com que um produto passe de atender aos padrões de projeto de engenharia para se tornar um produto não padronizado e perigoso.
Utilizando o espaçador de guarda-corpo de vidro de Φ25 mm — o tipo mais comum e amplamente utilizado no mercado — como nossa amostra padrão, e de acordo com os requisitos de carga do IBC (Código Internacional De Construção)Realizamos três conjuntos de testes de campo comparativos em condições reais. Os dados demonstram claramente o impacto crítico causado pelas diferenças na espessura da parede:
1. Versão Padrão Para Projetos De Construção: Espessura Da Parede 2,5 Mm - Padrão Para Projetos De Construção
① Está em total conformidade com o Requisitos essenciais do IBC-2021 1607.8.1, pode suportar de forma confiável uma carga lateral concentrada de 200 lb (890 N) e tem um fator de segurança estrutural ≥4,0, excedendo em muito os padrões de aceitação para projetos de engenharia.
② Mesmo após exposição prolongada à pressão do vento externo, contato humano frequente e vibrações diárias, não há deformação permanente, afrouxamento dos parafusos ou deslocamento do vidro.
③ O acompanhamento em campo ao longo de 5 anos mostra uma taxa de falhas inferior a 3%, adequada para todos os cenários, incluindo ambientes residenciais, comerciais, costeiros e de alta pressão atmosférica.
④ Atende aos padrões de resistência à fadiga e à deformação térmica, tornando-o adequado para as condições climáticas adversas da América do Norte.
2. Modelos De Baixa Qualidade Disponíveis No Mercado: Espessura Da Parede De 1,8 Mm - Modelos Populares E De Baixo Custo
① A resistência à flexão global diminuiu 42% e a capacidade de carga estrutural foi reduzida quase pela metade.
② Não consegue passar consistentemente no IBC Teste padrão de carga concentrada de 200 libras. A deformação elástica ocorre sob a carga máxima, mas torna-se permanente após carregamento prolongado.
③ Devido ao ciclo repetido de contato diário com pedestres e vibrações induzidas pelo vento, os parafusos continuam a se soltar, a folga entre as roscas aumenta e o problema de ruído reaparece.
④ Em um período de 2 a 3 anos, a probabilidade de falhas como trepidação do guarda-corpo, desalinhamento do vidro e falha na vedação chega a 38%, resultando em custos de manutenção pós-venda extremamente elevados.
3. Produto De Baixa Qualidade E Abaixo Do Padrão: Espessura Da Parede De 1,2 Mm - Um Modelo Ultrabarato E De Qualidade Inferior.
① A resistência à flexão diminuiu 61% e o fator de segurança estrutural é inferior a 1,5, o que está muito abaixo do padrão mínimo de engenharia.
② Mesmo uma leve força externa de apenas 120 libras (equivalente a um adulto se apoiando levemente sobre ela) pode causar deformação por flexão irreversível, resultando na perda total da capacidade de suportar carga.
③ Devido ao ciclo de expansão e contração térmica causado pelas flutuações sazonais de temperatura, as tensões de deformação no metal não podem ser liberadas, tornando-o altamente suscetível a deslocamentos e ao risco de o vidro se deslocar ou se desprender.
④ A probabilidade de defeitos - como afrouxamento, ruídos incomuns, desalinhamento do vidro e guarda-corpos instáveis - dentro de 1 ano é de 74%, tornando praticamente impossível que o produto dure todo o período de garantia.
Uma regra inabalável do setor: embora o diâmetro externo determine apenas o apelo estético e a compatibilidade de instalação do hardware, a espessura da parede, por si só, determina a taxa de aceitação, a segurança a longo prazo, a vida útil e os custos de retrabalho de todo o sistema – é o verdadeiro fator decisivo para a qualidade dos projetos de engenharia.
III. A Falha Fatal Do Efeito De Alavanca: Quanto Maior O Afastamento Do Vidro, Maior O Risco De Redução Da Espessura Da Parede - Aumentado Em Um Fator De 10.
Este é um princípio estrutural fundamental que 90% dos projetistas e compradores ignoram, e é também a principal razão pela qual os espaçadores de vidro de paredes finas são estritamente proibidos em projetos de alto padrão no exterior:
Em Um sistema de espaçadores para guarda-corpo de vidro, a função de afastamento é uma conexão em balanço. De Acordo Com O Código AISC 370 Para Estruturas De Aço.À medida que o comprimento da saliência aumenta, o momento fletor aumenta linear e exponencialmente, enquanto as fragilidades estruturais dos tubos de paredes finas são infinitamente amplificadas e ficam cada vez mais expostas. Pinos De Espaçamento Em estruturas com balanços curtos, as cargas são baixas, o que mascara temporariamente o risco de redução da espessura da parede. Consequentemente, a falha é improvável a curto prazo. No entanto, para pinos de espaçamento com balanços longos instalados em configuração de balanço, cada aumento de 10 mm no comprimento do balanço aumenta significativamente os momentos de flexão lateral, o risco de deformação e a perda por fadiga, fazendo com que o defeito crítico de redução da espessura da parede se manifeste rapidamente.
Ao realizar testes reais em pinos espaçadores padrão de Φ25 mm com diferentes comprimentos de protrusão disponíveis no mercado para determinar seus valores máximos de momento fletor seguro, demonstramos visualmente o princípio da falha por alavanca:
1. Extensão De 20 Mm - Estilo Curto E Padrão
O momento fletor máximo seguro é 12 N·M, a estrutura é estável sob carga, e existem Não há preocupações aparentes com a segurança a curto prazo..
2. Extensão De 40 Mm - Estilo Comum De Comprimento Médio A Longo
Com um momento fletor máximo seguro de apenas 5,8 N·M, a capacidade de carga diminui em 52%e o fator de segurança está se aproximando do valor crítico.
3. Extensão De 50 Mm - Estilo Longo E Em Balanço
Com um momento fletor máximo seguro tão baixo quanto 4,8 N·M, a capacidade de carga cai drasticamente em 60%, tornando-o completamente inadequado para uso externo e cenários que envolvam carregamento frequente.
Ao mesmo tempo, essa é a principal razão por trás do cenário clássico da indústria de "aceitação inicial perfeita, seguida por grandes contratempos e retrabalho posteriormente".
A combinação de grandes beirais e paredes finas resulta em uma aparência impecável, instalação precisa e total conformidade com os critérios de aceitação estática. No entanto, problemas potenciais relacionados à fadiga dinâmica, pressão do vento a longo prazo e deformação térmica continuarão a surgir. 6 meses após a entrega do projeto, começou um ligeiro balanço. 1 Um ano depois, o afrouxamento e ruídos incomuns tornaram-se frequentes. E 2 Anos mais tarde, toda a estrutura teve que ser desmontada e reconstruída, comprometendo totalmente os lucros do projeto e prejudicando a reputação da marca.
Como resultado, vilas de alto padrão, complexos comerciais costeiros e projetos públicos municipais nos Estados Unidos proíbem explicitamente o uso de suportes de vidro de paredes finas e ocos, e exigem que os suportes de vidro com grandes saliências sejam sólidos e tenham paredes mais espessas, eliminando assim o risco de falha devido a efeitos de alavanca na origem.
IV. Por Que O Olho Nu Ou Um Paquímetro Convencional Não Conseguem Detectar Que Houve Redução De Material?
Inúmeros Empreiteiros E Inspetores De Qualidade De Compras Compartilham A Mesma Dúvida:
Ao comparar as versões de parede fina e de parede grossa do mesmo modelo de espaçador de vidro — seja por inspeção visual, comparação da aparência, medição do diâmetro externo com um paquímetro padrão ou medição do comprimento total — não há absolutamente nenhuma diferença. Como é que alguns fabricantes conseguem economizar materiais sem que isso seja notado?
| A Resposta É |
A indústria já estabeleceu há muito tempo processos de fabricação padronizados e secretos. que contornam todos os métodos de inspeção convencionais ao longo de todo o processo de produção. Esses processos são especificamente projetados para burlar os procedimentos padrão de controle de qualidade da indústria, maximizando o ocultamento, e também deram origem a uma variedade de técnicas avançadas de camuflagem.：
1. A Superfície Externa É Calibrada Usando Tecnologia CNC Disfarçada.
O diâmetro externo foi usinado usando um CNC De Baixa Precisão torno sem aderir estritamente ao diâmetro externo nominal do padrão de referência. O erro foi controlado dentro de ±0,05 mm, mas a peça não atendia completamente aos requisitos de desenho e instalação.
2. Alargamento E Redução Do Diâmetro Interno
Sem alterar as dimensões externas, a espessura da parede é reduzida simplesmente aumentando o diâmetro interno. Não há diferença visível na aparência ou nas faces das extremidades.
3. Camuflagem Com Extremidades Afiladas
Não existe um processo padronizado para o comprimento das extremidades ou para a precisão da planicidade. O processo apenas garante que o comprimento total do produto seja consistente e que as faces das extremidades estejam alinhadas, dispensando completamente a verificação das dimensões básicas.
4. Usinagem De Roscas Não Padronizadas
A profundidade da rosca, o passo, as especificações e outros parâmetros não estão totalmente em conformidade com os padrões de qualidade, como os padrões chineses e americanos. Durante a instalação e o ajuste, ocorrem apenas pequenos travamentos. Após a instalação no local, nenhuma anormalidade é detectada.
5. Técnica Para Falsificar Resultados De Inspeção Por Meio De Espessamento Localizado.
Ao simplesmente engrossar a parede em uma área de 2 a 3 cm ao redor da extremidade do tubo, enquanto se reduz significativamente a espessura da parede na seção central que suporta a tensão, os inspetores de qualidade que realizam medições de rotina da espessura da parede da extremidade do tubo podem, erroneamente, avaliar o produto como estando dentro dos padrões. Este é atualmente o método mais dissimulado de furto de materiais.
Embora os produtos acabados tenham passado por todas as inspeções de qualidade de superfície — incluindo diâmetro externo, comprimento total, especificações da rosca, compatibilidade de instalação e aparência —, sua resistência estrutural principal, resistência à pressão do vento, vida útil à fadiga e fator de segurança não atenderam aos padrões de aceitação para projetos de engenharia internacionais.
💡Dicas Essenciais Para Evitar Armadilhas
Os paquímetros padrão medem apenas o diâmetro externo e a espessura da parede na extremidade do tubo; eles são 100% incapazes de detectar roubo de material! O único método de inspeção eficaz é cortar a seção central do tubo e medir a espessura real e uniforme da parede na área de maior tensão do núcleo.
V. Quais São As Consequências Da Contração Da Espessura Da Parede Em Espaçadores De Vidro Em Diferentes Cenários De Projetos De Engenharia?
O risco de redução da espessura da parede em espaçadores de vidro não é uniforme. A probabilidade de falha varia dependendo da frequência de tensão na aplicação, das condições ambientais e da magnitude da carga. Muitos fabricantes usam desculpas como... “O Aplicativo É Simples” ou “Paredes Grossas Não São Necessárias” para enganar os compradores, quando na realidade estão simplesmente usando isso como desculpa para economizar e reduzir custos.
Com base nas normas relevantes ISO 12944 da Organização Internacional de Normalização.Além disso, também coletaremos dados de operação e manutenção no local, provenientes de projetos de engenharia reais. Analisaremos os quatro cenários de uso mais comuns para entender que tipos de problemas surgem em diferentes condições.
1. Ambientes Internos Leves - Divisórias De Vidro Para Interiores, Divisórias Simples E Vidro Decorativo De Baixa Carga.
A tensão nesses componentes é mínima e não há impactos de alta frequência ou cargas de pressão do vento. O risco imediato à segurança decorrente de uma leve contração da espessura da parede é baixo, e problemas como falhas repentinas são improváveis. No entanto, após uso prolongado, problemas como leve oscilação, aumento de folgas e acabamento solto ainda podem surgir, diretamente relacionados à instalação. reduzir a vida útil geral do produto em 40% a 60% e levando ao envelhecimento precoce e ao descarte.

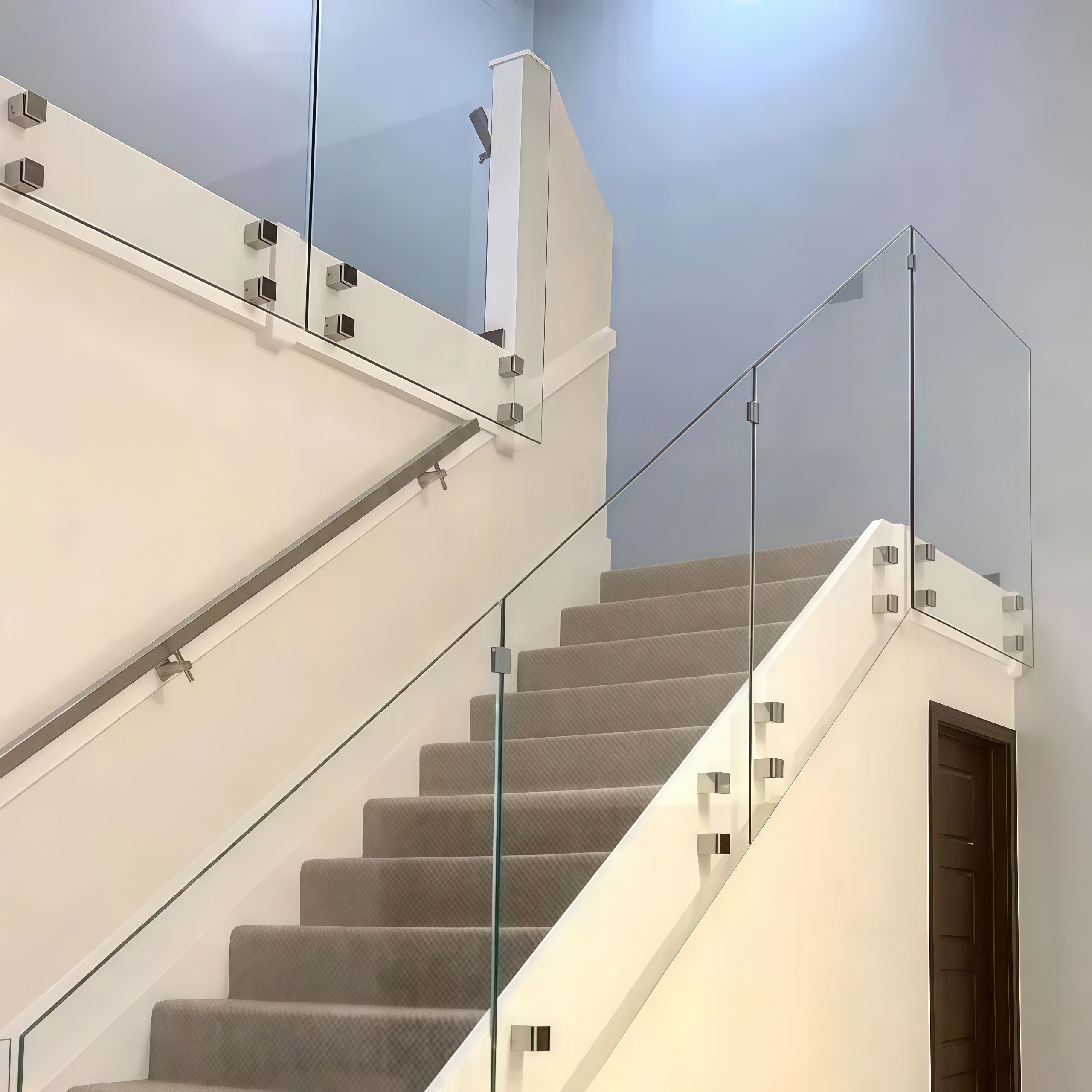

2. Corrimãos De Escadas Internas - Principais Cenários Envolvendo Contato Frequente E Carga Repetida
Escadas internas são áreas com grande circulação de pessoas e contato frequente com o corrimão, sujeitas a cargas repetitivas de fadiga; elas também são uma aplicação comum onde suportes de corrimão de vidro Estão expostas a cargas repetidas. A espessura insuficiente da parede pode causar pequenas deformações a cada vez que uma pessoa se apoia ou usa o corrimão e, à medida que essas deformações se acumulam ao longo do tempo, podem surgir problemas como afrouxamento das conexões roscadas, desgaste repetido das roscas, vibração e oscilação do corrimão e folgas irregulares entre os painéis de vidro. Isso acaba gerando reclamações constantes dos usuários, e os custos de suporte técnico e reparos no local continuam aumentando, fazendo com que os custos anuais de pós-venda para pequenos projetos dobrem..
3. Guarda-corpos Externos Padrão - Projetados Para Condições Com Pressão De Vento Constante E Flutuações Significativas De Temperatura Entre O Dia E A Noite.
Suportes De Guarda-corpo De Vidro Os tubos de paredes finas usados em guarda-corpos externos estão constantemente expostos à pressão natural do vento e sofrem ciclos repetidos de expansão e contração térmica dia e noite, impondo exigências extremamente altas à rigidez e estabilidade de deformação do material. Tubos de paredes finas não possuem rigidez suficiente para resistir ao vento; após repetidas deformações sob tensão, eles não conseguem retornar à sua forma original por conta própria, levando ao acúmulo contínuo de desvios estruturais. Isso causa diretamente problemas como deslocamento do vidro, espaçamento irregular, desalinhamento geral do guarda-corpo e rachaduras no selante. Esses problemas resultam em dedução de pontos durante as inspeções finais no local. Em casos graves, o projeto pode não ser aprovado na inspeção municipal, exigindo retificação e retrabalho abrangentes..
4. Áreas Costeiras, Piscinas E Áreas Com Alta Pressão De Vento - Cenários De Alto Risco E Que Ameaçam A Vida.
Este é o cenário onde as consequências da redução da espessura da parede são mais graves, envolvendo o risco combinado de “Defeitos De Tensão Estrutural E Falha Por Corrosão”. Névoa salina costeira e ambientes com alta concentração de íons cloreto Os materiais encontrados em piscinas corroem continuamente o espaçador de vidro, reduzindo ainda mais a espessura das paredes do tubo, causando um declínio contínuo na rigidez e aumentando significativamente a taxa de deformação e a probabilidade de falha.
De Acordo Com Um Artigo De Pesquisa Publicado Em Revista NACE CORROSÃO: Sobre Os Fatores Que Afetam A Taxa De Corrosão De Componentes De Edifícios Costeiros:
Para projetos costeiros, litorâneos e de piscinas, o uso de espaçadores de vidro de paredes finas resulta em 62,7% probabilidade de reparos, falhas ou remoção completa dentro de 3 anos - uma taxa muito superior à dos projetos convencionais - e é altamente provável que leve a incidentes de segurança e a reclamações substanciais.
VI. Uma Análise Detalhada Dos Custos Reais De Retrabalho: Economizar Algumas Dezenas De Dólares Em Hardware Resulta Em Custos De Engenharia Superiores A US$ 10.000.
Muitos departamentos de compras e empreiteiras priorizam espaçadores de vidro de baixo custo e paredes finas para reduzir o custo por compra. Embora o custo de aquisição de um único conjunto de produtos de paredes finas seja de apenas 15-25% inferior ao dos modelos de paredes espessas compatíveis - oferecendo, aparentemente, uma excelente relação custo-benefício - Na verdade, trata-se de um ganho imediatista e de curto prazo que não justifica o custo..
Com base nos padrões de preços de reparo disponíveis publicamente, fornecidos por empresas licenciadas de serviços de guarda-corpo de vidro em Las Vegas, EUA, e pela Associação Norte-Americana de Engenharia de Construção (NACEA), se um espaçador de vidro de parede fina falhar, um guarda-corpo de vidro com espaçadores pode exigir retrabalho extenso. O detalhamento dos custos para uma reconstrução completa é impressionante, anulando e superando em muito a economia inicial com as peças.
.png)
1. Custos De Mão De Obra Para Demolição
Com um custo entre US$ 2.200 e US$ 2.800, representando de 21% a 24% do custo total da reforma, esse processo exige profissionais certificados para remover o vidro, instalar os acessórios e fixar a base – uma tarefa demorada e trabalhosa.
2. Corte Personalizado De Vidro Temperado Com Furos
Com um custo entre US$ 2.400 e US$ 4.000, representando de 28% a 33% do custo total de retrabalho, o vidro personalizado tem um longo ciclo de produção e uma alta taxa de refugo, e o vidro usado não pode ser reutilizado.
3. Custo Da Substituição De Um Conjunto Completo De Componentes De Ferragens De Vidro

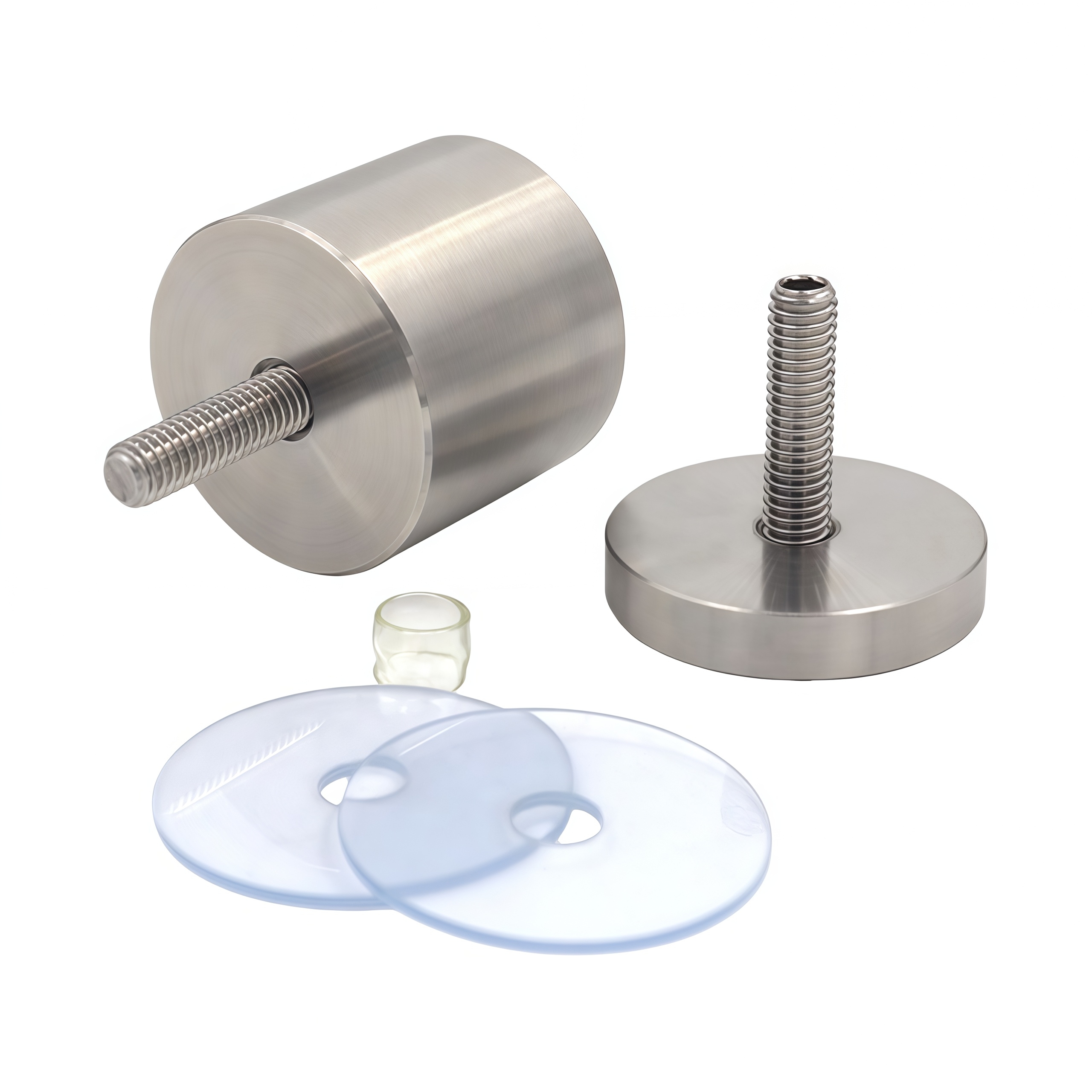

Inclui o conjunto completo de acessórios - a unidade de suporte de vidro, espaçadores, parafusos, vedações, base de montagem, etc. - que não têm valor de revenda.
4. Custos De Mão De Obra Para Novas Instalações
Entre US$ 2.600 e US$ 3.200, representando de 24% a 27% do custo total de retrabalho. A reinstalação exige nivelamento preciso, ajuste de juntas e testes de carga, e os padrões são mais rigorosos.
5. Atrasos Na Construção E Indenização Por Descumprimento Contratual Substancial
Entre US$ 2.000 e US$ 3.000, representando de 17% a 22% do custo total de retrabalho. Atrasos no projeto podem levar a quebras de contrato, danos à reputação da marca e prejuízos a futuras oportunidades de negócios.
Com Base Em Dados De Referência Dos Principais Mercados Globais De Materiais De Construção.
O preço de mercado para novos guarda-corpos de vidro residenciais é de apenas US$ 150 a US$ 250 por pé, mas se uma reforma completa for necessária, o custo total pode chegar imediatamente a 60% a 85% do custo de uma nova instalação. Os cerca de dez dólares economizados por conjunto de componentes nas etapas iniciais acabarão por corroer os lucros totais do projeto em dezenas de vezes devido a retrabalho, pedidos de indenização e perdas pós-venda. Esta é também a principal razão por trás das perdas e da reputação arruinada de inúmeros projetos de construção no exterior.
VII. As 5 Mentiras Ocultas Mais Comuns Do Setor: Argumentos De Venda E Armadilhas Criadas Especificamente Para Enganar Compradores Em Projetos De Engenharia No Exterior.
Na aquisição de espaçadores de vidro, muitos dos chamados fabricantes desenvolveram um conjunto de argumentos de venda padronizados, especificamente concebidos para explorar lacunas de informação, pontos cegos nos procedimentos de aceitação e ideias erradas por parte dos compradores.
A grande maioria dos erros em compras decorre da crença cega nesses cinco mitos do setor. Aqui, vamos desmistificar cada um deles para ajudá-lo a evitar riscos ao fazer consultas e pedidos:
🕳️Mentira 1: Mesmo Diâmetro Externo = Mesmo Desempenho Do Produto
Verdade: O diâmetro externo indica apenas a compatibilidade dimensional para instalação e não tem relação com a resistência estrutural. De acordo com o código AISC-370Produtos com o mesmo diâmetro externo podem apresentar variações de resistência estrutural de até 60% ou mais devido a diferenças na espessura da parede, e a diferença nos fatores de segurança pode ultrapassar o triplo. Portanto, não são considerados produtos de engenharia equivalentes.
🕳️Mentira 2: Projetos Internos Não Exigem Materiais Grossos, Então Materiais Mais Finos São Suficientes.
Verdade: Escadas e divisórias internas estão sujeitas a cargas de fadiga repetitivas de alta frequência, portanto, a noção de que "bom o suficiente é bom o suficiente" simplesmente não se aplica. Tubos de paredes finas submetidos a pequenas cargas cíclicas a longo prazo acumularão continuamente deformação por fadiga, tornando altamente provável que problemas como afrouxamento, ruídos incomuns e desalinhamento ocorram em até 2 anos — representando um potencial significativo para problemas pós-venda.
🕳️Mentira 3: Distância De Protrusão Curta E Espessura De Parede Ligeiramente Menor São Aceitáveis.
Verdade: Especificações de comprimento reduzido resultam em momentos de flexão menores e apresentam menos riscos a curto prazo; no entanto, os danos por fadiga causados pela expansão e contração térmica a longo prazo, vibrações ambientais e contato diário não desaparecem. A probabilidade de falha permanece de 3 a 5 vezes maior do que a de modelos flexíveis de paredes espessas — simplesmente leva mais tempo para falhar, e eles não são absolutamente seguros.
🕳️Mentira 4: SUS304 = Altos Padrões De Qualidade E Segurança
Verdade: Conformidade do material ≠ conformidade estrutural. Enquanto aço inoxidável 304 e 316 Mesmo atendendo aos padrões, se a espessura da parede for significativamente reduzida ou a rigidez estrutural for insuficiente, os componentes ainda serão considerados não conformes. As causas principais de falhas estruturais e descolagem de guarda-corpos são a espessura insuficiente da parede, que não está necessariamente relacionada ao tipo de aço inoxidável utilizado.
🕳️Mentira 5: Inspeção No Local Aprovada = Sem Problemas De Qualidade
Verdade: As inspeções finais no local para projetos IBC consistem exclusivamente em inspeções visuais estáticas e testes de carga transitória; elas não incluem testes de durabilidade quanto à deformação por fadiga a longo prazo, pressão cíclica do vento ou diferença de temperatura. 90% dos problemas potenciais relacionados à redução da espessura da parede surgirão de uma só vez, de 8 a 12 meses após a entrega e entrada em uso do projeto, escapando perfeitamente do período de inspeção.
VIII. Limiares Finais De Aquisição Para Espessuras De Parede Padrão Por Especificação
Baseado Em O IBC (Código Internacional De Construção), Norma De Materiais ASTM A240-24a, e Requisitos De Carga Estrutural Do Aço AISCAdaptadas a todos os cenários de engenharia, compilamos as normas definitivas para espessura de parede, que podem ser aplicadas diretamente às cláusulas contratuais e aos procedimentos de inspeção. Essas normas podem ser aplicadas diretamente a todos os projetos internacionais para evitar a entrada de produtos não conformes ou abaixo do padrão no local da obra.
1. Φ16 - Divisórias De Vidro Para Interiores, Decorações De Vidro Leves E Outras Aplicações Com Baixa Carga.
✅ Espessura Mínima Da Parede Em Conformidade Com O Projeto: ≥1,5 Mm
❌ É Estritamente Proibida A Entrada De Materiais Não Autorizados: 1,0-1,2 Mm - Versão De Contração De Parede Fina
2. Φ19 - O Tamanho Mais Popular Para Corrimãos Internos, Divisórias Padrão E Itens Similares.
✅ Espessura Mínima Da Parede Exigida Para O Projeto: ≥2,0 Mm
❌ É Estritamente Proibida A Entrada De Materiais Não Autorizados: 1,4-1,7 Mm - Versão Personalizada De Parede Fina
3. Φ25 - Corrimãos Para Exterior, Projetos Costeiros, Corrimãos De Escada Reforçados
✅ Espessura Mínima Da Parede Exigida Para O Projeto: ≥2,5 Mm
❌ É Estritamente Proibida A Entrada De Materiais Não Autorizados: 1,6-2,0 Mm - Versão Com Modelagem Não Padronizada E Encolhida
Regras Adicionais Exigidas Pela Indústria
1. Para todos os componentes de suporte de vidro com um comprimento de projeção superior a 40 mm, a espessura da parede deve ser aumentada em 0,3 mm para compensar totalmente o efeito de amplificação do momento fletor em balanço e evitar a falha estrutural dos elementos longos.
2. Para ambientes externos, costeiros, de piscinas e com alta corrosão por cloreto, além de atender à espessura de parede exigida, o material deve ser atualizado para aço inoxidável 316/316L para estar em estrita conformidade com a norma de resistência à corrosão ASTM A240-24a, garantindo tanto resistência estrutural quanto resistência à corrosão.
3. Para todos os componentes estruturais utilizados em guarda-corpos, os fornecedores devem fornecer documentação escrita com as especificações reais da espessura da parede, relatórios de testes espectroscópicos do material e relatórios de testes de carga-deflexão de acordo com o IBC (International Building Code). Especificações verbais e parâmetros vagos não serão aceitos.
IX. Não Se Deixe Enganar Pelos Preços Baixos: 6 Itens Essenciais Para Verificar Ao Comprar Suportes De Vidro Com Espaçadores - 100% De Garantia De Que Não Haverá Redução Na Espessura.
Para solucionar os principais problemas associados a contratos de engenharia, aquisição e construção (EPC) no exterior e inspeções de projetistas, compilamos um conjunto de listas de verificação de autoinspeção prontas para implementação, que abrangem todo o processo de aquisição de espaçadores de vidro, ajudando você a evitar problemas ocultos de falta de material desde o início:
X. Resumo
O maior problema na indústria de espaçadores de vidro nunca foram defeitos estéticos, ferrugem superficial ou mão de obra deficiente – problemas imediatamente aparentes –, mas sim a redução oculta na espessura da parede que reside no interior, é invisível a olho nu, está fora do escopo da inspeção e só se torna aparente posteriormente.
Embora O Diâmetro Externo Possa Ser Perfeitamente Disfarçado Por Meio De Processos De Fabricação Para Atender A Todos Os Padrões De Instalação E Inspeção Preliminar, A Espessura Da Parede Jamais Pode Ser Falsificada Quando Se Trata De Segurança Estrutural, Propriedades Mecânicas E Vida Útil A Longo Prazo.
Para projetos de aquisição de diversos tipos, compreender as especificações de espessura da parede, identificar métodos comuns de desbaste de material e respeitar as diretrizes de aquisição são essenciais para evitar 90% dos riscos associados ao retrabalho de guarda-corpos, prevenindo perdas de US$ 10.000 e protegendo a reputação e a rentabilidade do projeto.
.jpg)
Não espere até que seu projeto encontre problemas para perceber que você comprou o espaçador de vidro errado!
Se você está prestes a apresentar uma proposta, se preparando para uma licitação ou trabalhando em um projeto de construção, sinta-se à vontade para nos enviar os detalhes do seu projeto, as especificações do vidro, a altura de instalação e a finalidade de uso.
Nossa equipe de engenharia pode ajudá-lo a verificar isso antecipadamente:
· A Espessura Da Parede Do Tubo É Adequada?
· Como O Material Deve Ser Selecionado?
· A Carga É Adequada?
· Como As Especificações Devem Ser Determinadas?
· Como As Especificações Técnicas Devem Ser Redigidas No Contrato?
O Objetivo É Muito Simples: Antes De Fazer Um Pedido, Certifique-se De Verificar Se Existem Possíveis Problemas.
XI. PERGUNTAS FREQUENTES
1. O IBC especifica uma espessura mínima de parede para espaçadores de vidro?
Não. O IBC estabelece requisitos de carga estrutural para sistemas de guarda-corpo e corrimão, mas não especifica diretamente uma espessura mínima universal para espaçadores de vidro individuais. Para fins de aquisição, avalie a espessura da parede juntamente com o diâmetro do espaçador, o comprimento da projeção, a qualidade do material, o projeto da conexão, o substrato e o desempenho de carga comprovado.
2. 2,5 mm é a espessura mínima da parede para um espaçador de vidro de 25 mm?
Suportes de vidro de Φ25 mm destinados a guarda-corpos externos, projetos costeiros e corrimãos de escada reforçados Utilize ≥2,5 mm como limite mínimo para o projeto. Produtos na faixa de 1,6 a 2,0 mm são tratados como versões de parede fina, exigindo análise adicional.
3. O mesmo diâmetro externo significa que dois espaçadores de vidro têm a mesma resistência?
Não. Dois espaçadores de vidro podem ter o mesmo diâmetro externo, acabamento, especificação de rosca e aparência, mas apresentarem espessuras de parede interna substancialmente diferentes. Reduzir a espessura da parede aumentando o diâmetro interno diminui a seção metálica efetiva sem alterar as dimensões externas visíveis. É por isso que a inspeção visual e a medição do diâmetro externo, por si só, não conseguem estabelecer equivalência estrutural.
4. De que forma o comprimento da projeção de impasse afeta a demanda estrutural?
Uma projeção mais longa aumenta a alavancagem aplicada à conexão de suporte. À medida que a distância entre o ponto de aplicação da carga no vidro e a superfície de montagem aumenta, a mesma força lateral produz uma maior demanda de flexão no suporte. Isso torna a espessura da parede, a rigidez da conexão, o encaixe da rosca e a ancoragem cada vez mais importantes.
5. O aço inoxidável 304 é aceitável para suportes de vidro externos?
A espessura da parede e a qualidade do aço inoxidável resolvem problemas diferentes. Uma espessura de parede adequada ajuda a manter a rigidez estrutural e a capacidade de carga, enquanto a qualidade do aço inoxidável afeta a resistência à corrosão. Para ambientes externos, costeiros, ao redor de piscinas e com alto teor de cloreto, recomendamos a substituição dos suportes de vidro por aço inoxidável 316 ou 316L, além de atender à espessura de parede estrutural exigida.
Você tem um projeto específico? Basta nos enviar as especificações e nós o ajudaremos a selecionar o espaçador de vidro adequado, realizar a verificação técnica e desenvolver um projeto. solução personalizada.
Referências E Fontes
3. AISC-370-21, Especificação Para Edifícios Estruturais Em Aço Inoxidável
4. ISO 12944, Controle Da Corrosão Em Estruturas De Aço Em Ambientes Costeiros
5. CORROSÃO NACE Efeito Da Distância Do Mar Na Taxa De Corrosão Atmosférica
