A espaçador de vidro É o pequeno, mas crucial componente que mantém os painéis de vidro sem moldura afastados dos suportes estruturais, criando a aparência limpa e aberta que define a arquitetura moderna. Seja para uma varanda, escada, fachada de loja ou cobertura de piscina, a escolha errada do espaçamento pode levar à quebra do vidro, violações de segurança e retrabalho dispendioso.

Decida Tudo

• Espessura Do Vidro: A área de fixação do espaçador deve corresponder exatamente à espessura do vidro. A maioria dos sistemas padrão acomoda vidros temperados de 10 mm, 12 mm ou 15 mm, com opções personalizadas para unidades laminadas ou de vidro duplo.
• Capacidade De Carga: Cada suporte de vidro possui uma capacidade de carga testada. Para balaustradas e guarda-corpos, as normas de construção geralmente exigem uma carga horizontal mínima de 0,74 kN/m para aplicações residenciais e 1,5 kN/m para aplicações comerciais. O espaçamento e a quantidade de suportes de vidro devem ser calculados para atender ou exceder esses valores.
• Projeção De Impasse: Essa é a distância da superfície de montagem até a face do vidro. As projeções comuns variam de 30 mm a 150 mm. A projeção afeta tanto a estética visual quanto o momento fletor no suporte, portanto, deve ser considerada nos cálculos estruturais.

O Que É Um Espaçador De Vidro E Como Ele Difere De Uma Torneira De Vidro?

A Viga De Contenção É um acessório cilíndrico ou cônico que se fixa a uma parede, poste ou piso e prende painéis de vidro através de furos pré-perfurados. Torneira De Vidro É um componente semelhante, mas geralmente se refere a uma unidade montada na base que sustenta o vidro por baixo. Ambos são usados em sistemas de vidro sem moldura, mas os termos não são intercambiáveis.

Os componentes de espaçador para guarda-corpo de vidro são geralmente usados em aplicações de montagem em parede ou poste, onde o painel de vidro fica paralelo à superfície de montagem. Os componentes de espigão para guarda-corpo de vidro são mais comuns em balaustradas fixadas no piso, onde o vidro fica na vertical, preso a uma base ou braçadeira.

A escolha entre um espaçador para um guarda-corpo de vidro e um pino de fixação depende da estrutura do substrato, da estética desejada e do caminho de carga que você precisa alcançar.

O material predominante em suportes de vidro de alta qualidade é o aço inoxidável 316. Essa liga de grau marítimo contém molibdênio, o que proporciona resistência superior à corrosão em comparação com o aço inoxidável 304. Para projetos costeiros com suportes de vidro ou áreas úmidas como piscinas e chuveiros, o aço inoxidável 316 é a única escolha responsável.

O acabamento do espaçador de vidro afeta tanto a aparência quanto a manutenção. O acabamento escovado é o mais popular para projetos comerciais, pois disfarça impressões digitais e pequenos arranhões. O acabamento espelhado do espaçador de vidro proporciona um visual polido, mas exige mais manutenção. A Deposição Física de Vapor (PVD) adiciona um revestimento de titânio que melhora drasticamente a dureza e a resistência à corrosão, disponível em dourado, bronze, preto e outras cores.

As opções de materiais para espaçadores de vidro também incluem:

• Aço inoxidável 304 para aplicações internas
• Alumínio com acabamento anodizado ou revestido a pó.
• Latão ou bronze para projetos de patrimônio histórico ou decorativos
• Aço carbono com revestimentos protetores para projetos de interiores econômicos

A Espessura Do Vidro Funciona?

A Maioria Dos Padrões Viga De Contenção Os acessórios são projetados para painéis de vidro com espaçadores de 10 mm ou 12 mm. A junta de borracha interna do espaçador comprime-se ao redor da borda do vidro para mantê-lo seguro, sem contato direto entre metal e vidro.

Para espaçadores de vidro de 12 mm, você precisará de um espaçador com uma faixa de fixação de 11 mm a 13 mm para acomodar as tolerâncias de fabricação. Para espaçadores de vidro de 10 mm, a faixa de fixação deve ser de 9 mm a 11 mm.

Duas ou mais lâminas de vidro unidas com intercalações de PVB são cada vez mais comuns em aplicações suspensas ou de segurança crítica. O vidro laminado geralmente tem mais de 12 mm de espessura, portanto, você precisará de espaçadores de vidro personalizados de fabricantes originais (OEM) com ampla faixa de fixação.

O vidro temperado e o vidro de têmpera são o mesmo produto, temperados termicamente. O vidro termoendurecido é um produto diferente, com cerca de metade da resistência do vidro totalmente temperado.

Que Carga Um Espaçador De Vidro Pode Suportar?

A capacidade de carga dos espaçadores de vidro varia significativamente de acordo com o fabricante e o projeto. Um suporte de parede típico para vidro de 12 mm pode ter uma capacidade de carga de 2,0 kN a 5,0 kN por peça, dependendo do comprimento da projeção e do substrato de montagem.

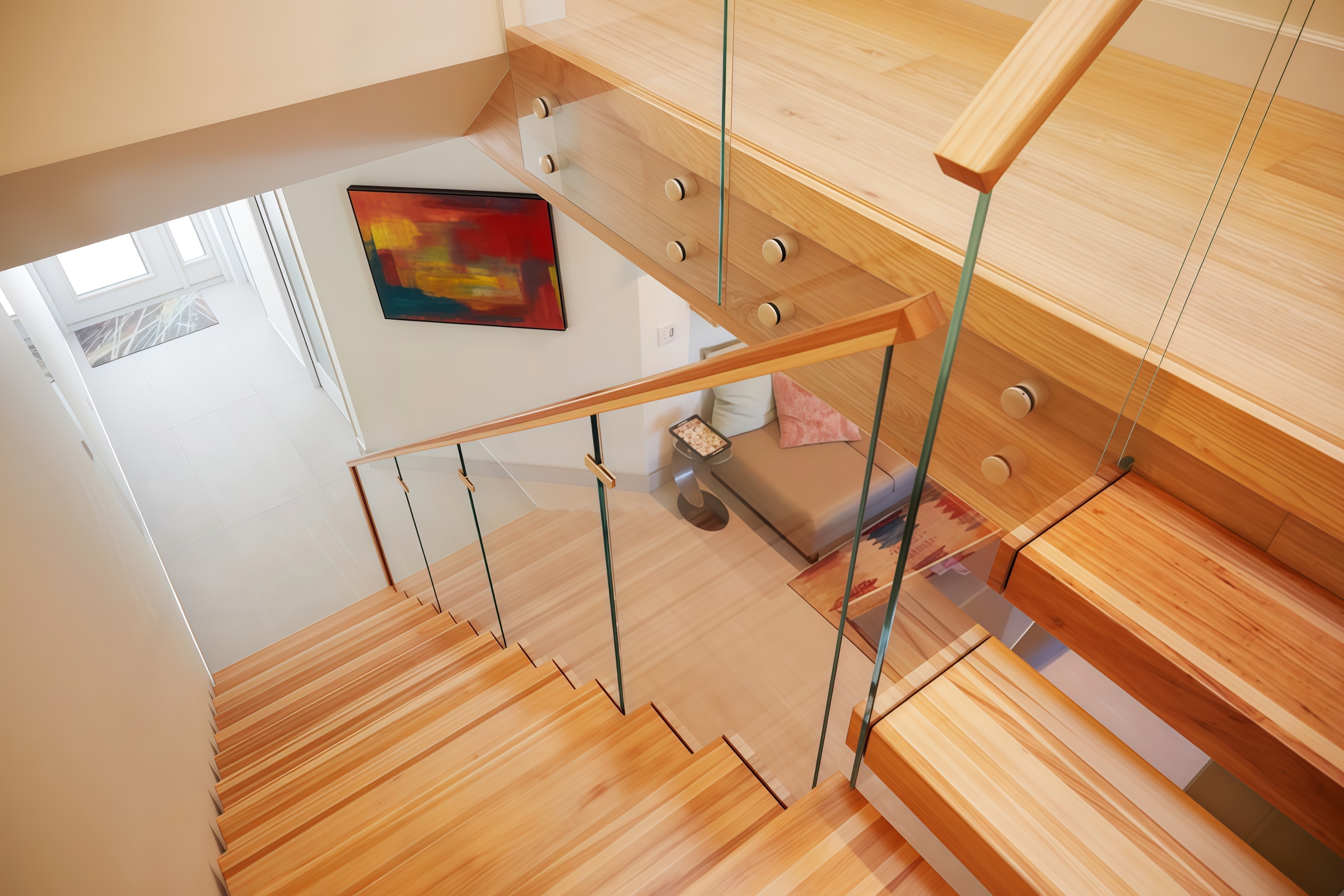

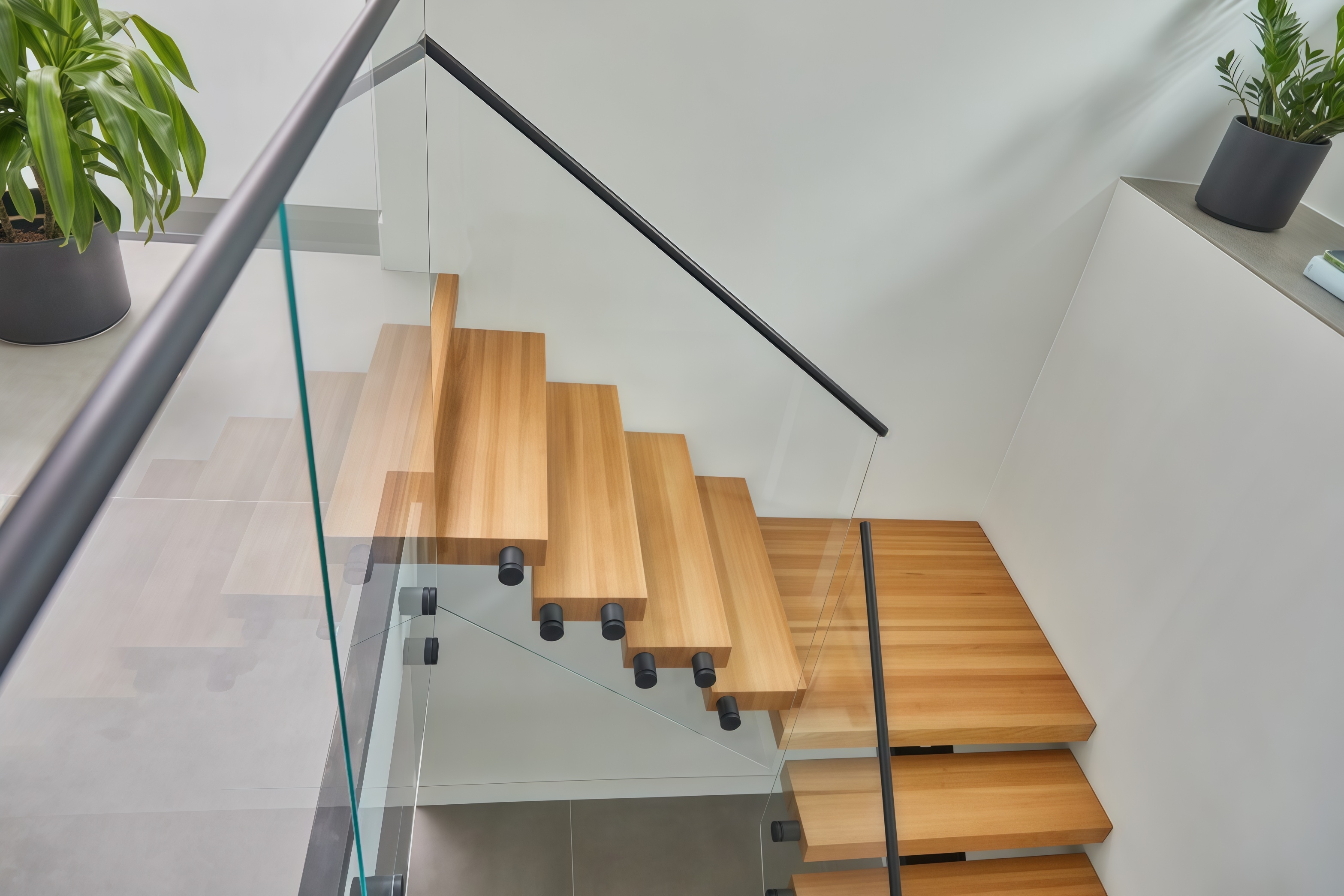

Para balaustradas de varandas e escadas, a carga predominante geralmente é a carga horizontal imposta no corrimão superior. Com espaçamento padrão entre os painéis de vidro de 600 mm a 900 mm, cada painel deve resistir a uma parte dessa carga. O cálculo é:

• Determine a carga de linha necessária (por exemplo, 1,5 kN/m para uso comercial).
• Multiplique pela distância entre os pontos de apoio (por exemplo, 0,75 m) para obter a carga pontual por ponto de apoio.
• Aplique um fator de segurança (normalmente de 1,5 a 2,0).
• Verifique se a capacidade nominal do espaçador selecionado excede esse valor.

O espaçamento dos suportes de vidro é uma decisão de projeto crucial. Se for muito grande, o vidro pode flexionar excessivamente. Se for muito pequeno, o sistema torna-se caro e visualmente poluído. Para vidro temperado de 12 mm com uma altura de painel de 1000 mm, um espaçamento típico varia de 600 mm a 800 mm.

Quais São Os Métodos Mais Comuns De Instalação De Espaçadores De Vidro?

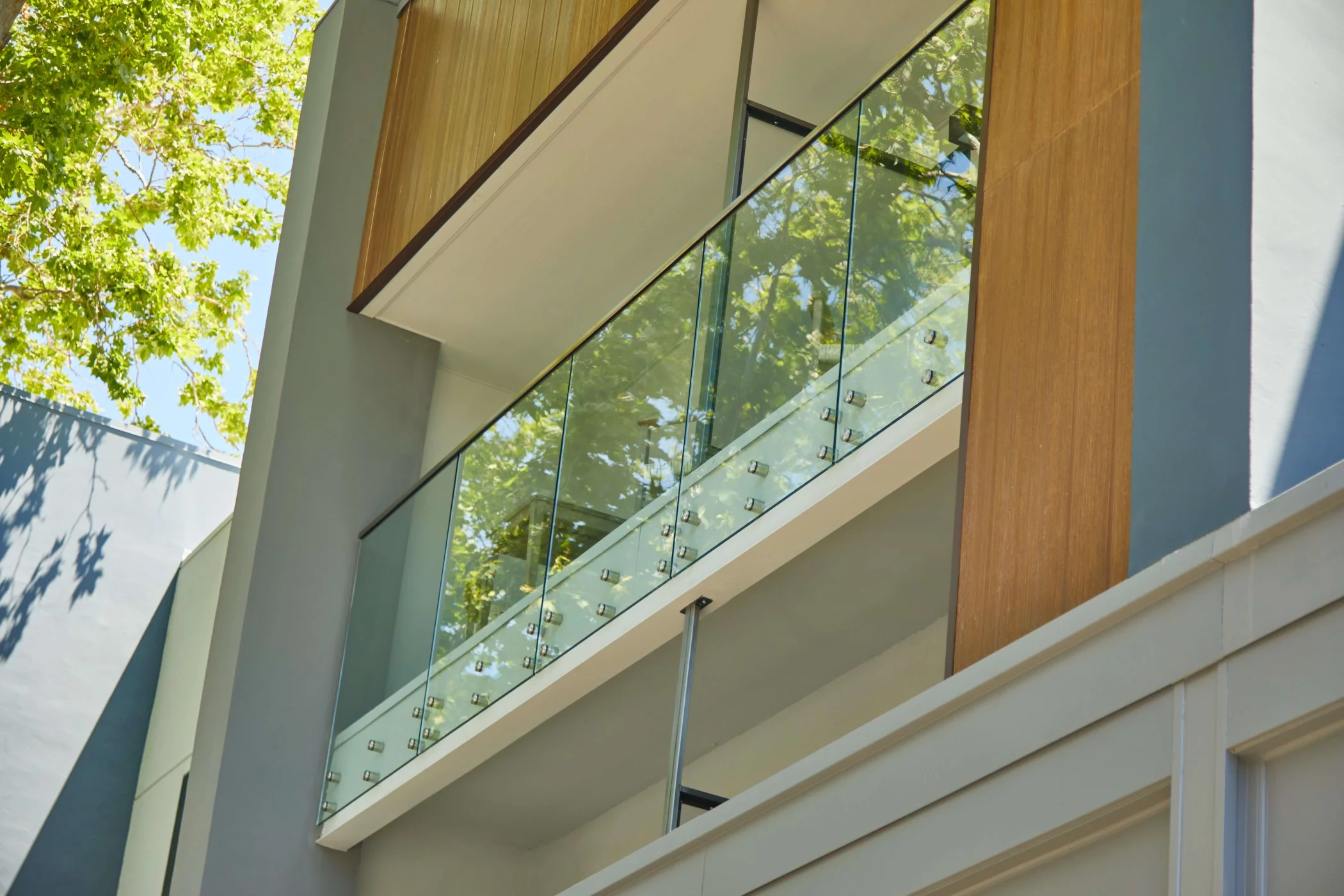

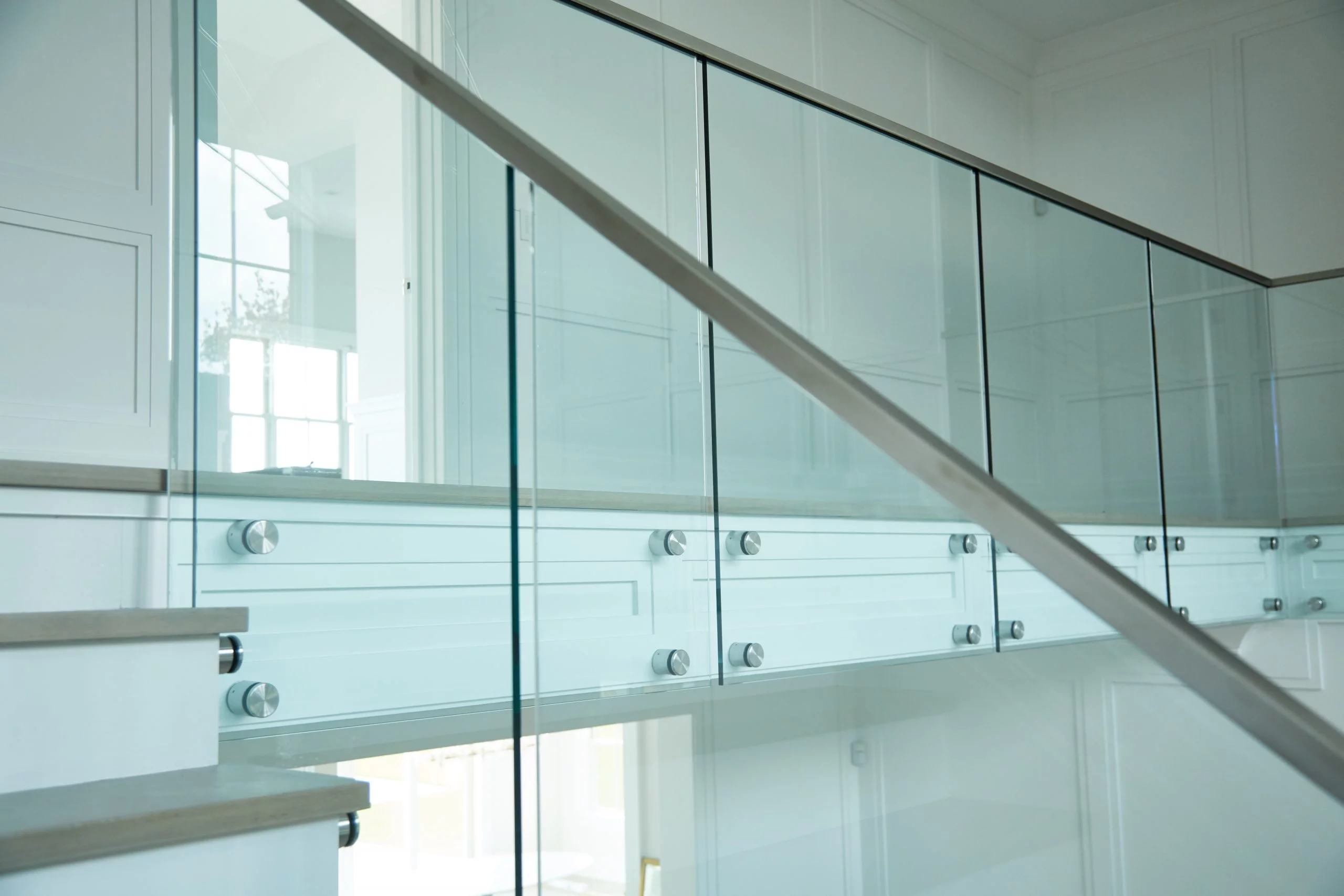

Viga De Contenção Suporte De Parede Os espaçadores fixam-se diretamente a uma parede estrutural, concreto, aço ou substrato de madeira. O corpo do espaçador projeta-se para fora e o painel de vidro é aparafusado à face do espaçador. Este método é comum em fachadas de lojas, divisórias e escadas onde existe uma parede atrás da linha de vidro.

Viga De Contenção Montagem Em Poste Os espaçadores são fixados a um poste vertical de aço ou alumínio usando um suporte lateral ou um parafuso passante. Este método é utilizado em balaustradas autoportantes onde não há parede disponível. O poste é normalmente embutido em uma base de concreto ou parafusado a uma placa de piso.

Uma terceira variante, o espaçador de vidro ajustável, permite o ajuste do ângulo do vidro no local. Isso é útil para instalações curvas ou inclinadas, onde o substrato não está perfeitamente aprumado ou nivelado.

Que Problemas Podem Ocorrer Com Sistemas De Espaçamento De Vidro?

1. Posicionamento incorreto do furo no vidro. Os furos no vidro devem estar alinhados precisamente com os centros dos espaçadores. Uma tolerância de ±1 mm é típica. Qualquer tolerância maior que essa causará tensão no vidro nas bordas dos furos, podendo levar a rachaduras.
2. Torque inadequado nos parafusos de fixação. Apertar pouco permite que o vidro se mova e vibre. Apertar demais pode danificar a borda do vidro ou a junta de borracha. Use uma chave dinamométrica e siga as especificações do fabricante.
3. Corrosão Galvânica. Quando espaçadores de aço inoxidável são montados em substratos de alumínio ou aço carbono sem o isolamento adequado, pode ocorrer corrosão galvânica. Utilize arruelas de isolamento de nylon ou borracha em todos os pontos de contato.

Inspeção periódica do torque dos parafusos, limpeza do vidro e das conexões, e substituição das juntas de borracha desgastadas a cada 5 a 10 anos. Para instalações costeiras com espaçamento entre os vidros, recomenda-se inspeção mais frequente devido à exposição ao sal.

Que Sistema É Esse?

A Confronto De Vidro Spider O sistema utiliza um cubo central com múltiplos braços que se irradiam para fora, cada braço terminando em um suporte que fixa o vidro. Este sistema é usado em fachadas de vidro estrutural, coberturas e claraboias onde grandes painéis de vidro são suportados em múltiplos pontos.

Cada braço da estrutura em forma de aranha geralmente suporta um canto de um painel de vidro, com a carga transferida através do espaçador para o cubo central e, em seguida, para a estrutura principal. Os sistemas em forma de aranha exigem fabricação e instalação precisas e são sempre projetados sob medida para cada projeto específico.

Para a maioria dos projetos, um sistema de espaçamento linear mais simples é mais econômico. Os sistemas tipo aranha são reservados para projetos arquitetônicos emblemáticos, onde o impacto visual justifica a complexidade da engenharia.

Então, Como Escolher Entre Um Espaçador De Vidro E Uma Dobradiça De Vidro?

Essa é uma pergunta comum sobre especificações. espaçador de vidro Mantém os painéis de vidro em posição fixa, criando um plano contínuo de vidro. dobradiça de vidro Conecta dois painéis de vidro em ângulo, permitindo que eles se abram ou se dobrem.

Em boxes de chuveiro sem moldura, dobradiças de vidro são usadas no painel da porta, enquanto suportes de vidro fixam os painéis fixos às paredes. Os dois componentes funcionam em conjunto em muitos sistemas. Nosso guia sobre Por que dobradiças e grampos de vidro são usados juntos em sistemas de banheiro sem moldura? Explica a relação em detalhes.

Se você estiver especificando uma porta de chuveiro, também precisará verificar... O que faz com que algumas dobradiças de vidro de banheiro sejam mais silenciosas do que outras? Para garantir uma experiência de usuário final de alta qualidade.

Quais São Os Acabamentos E Opções De Personalização Disponíveis?

Combine Com impasse à espessura do vidro. Verifique a faixa de fixação em relação à espessura real do seu painel de vidro, incluindo as tolerâncias para vidro laminado ou revestido.

Calcule a carga, não chute. Utilize a carga linear necessária, o espaçamento entre os suportes de vidro e o fator de segurança para determinar a capacidade de carga mínima por suporte. Para suportes de vidro em varandas e escadas, verifique a conformidade com as normas de construção locais.

Escolha o material e o acabamento adequados. Os espaçadores de vidro em aço inoxidável 316 com acabamento escovado são a opção mais segura para a maioria dos projetos. Para ambientes de alto tráfego ou litorâneos, a melhor opção é o acabamento PVD.

Plano De Manutenção. Especifique a instalação do espaçador de vidro com acesso para reaperto dos parafusos e substituição das juntas. Documente as especificações de torque no manual de operação e manutenção.

Perguntas Frequentes

Qual A Espessura De Vidro Que Os Espaçadores Suportam?

A maioria dos espaçadores suporta vidro temperado de 10 a 12 mm ou de 12 a 15 mm.

Qual é o tamanho padrão de um espaçador de vidro?

Os tamanhos mais comuns são M8, M10 e M12, com projeções de 30 a 150 mm.

Quantos espaçadores de vidro preciso por painel de vidro?

Depende do tamanho do painel, da espessura do vidro e dos requisitos de carga.
